客變後的平面配置圖，在上一篇已經介紹完畢了，接下來還必須針對空間格局的變更，將隔間尺寸一一地清楚標示，提供如圖六的客變後隔間尺寸標示圖給建設公司，做為施工時的依據。
(圖六：客變後隔間尺寸標示圖)
因為客變的隔間與原來規劃不同，相對的地坪範圍也會有所不同，Jimmy提供給建設公司的圖面，會將有變動的部分圈起來，並且用文字標註說明，例如木地板與拋光石英磚的完成面高度+-0公分，所以建設公司在施作舖設木地板的區域時，會先完成與拋光石英磚完成面有個2.5~2.7公分落差的水泥打底粉光的高度，需視選用木地板的厚度而定，用來做為舖設木地板的高度，使石英磚和木地板兩種介面交接時的完成面是同樣的高度，而圖面左邊也必須清楚標示檢討圖面時所修改的相關說明(圖七)，做為屋主、室內設計公司、建設公司三方面的修改依據。
(圖七:客變後地坪材質計劃圖)
接下來還有圖八的客變後給/排水配置圖，及圖九的客變後電器/照明/弱電配置圖，室內設計公司必須清楚標示所退掉或增加的部分，這樣建設公司才能較清楚的知道變更位置、數量、型式等等資訊。

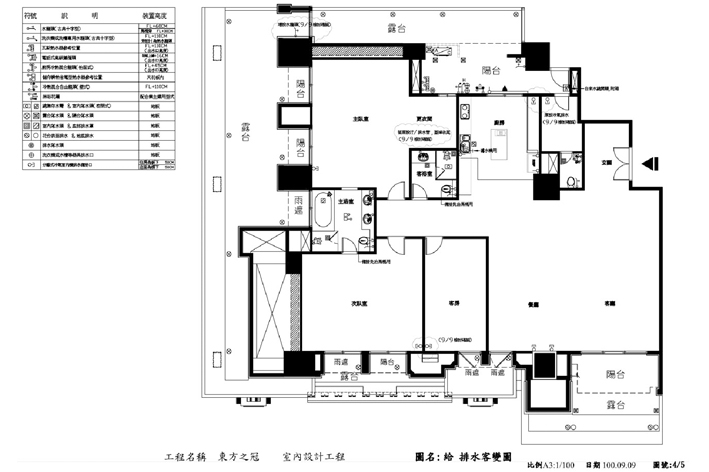

(圖八：客變後給/排水配置圖)
客變後的給/排水配置圖中，有個地方不得不提，因為X小姐有養一隻英國老式牧羊犬，這類犬的體型較大，所以圖八上方的露臺右側處，Jimmy規劃了一組水龍頭，提供給X小姐或傭人去遛狗回來後，幫牧羊犬沖掉腳上的汙泥。不安設熱水管是因為，冬天還是讓寵物在屋內洗暖暖比較好啦！
(圖九：客變後電器/照明/弱電配置圖)
客變後空間的使用方式與原先規劃不同，所以相對的電力系統也必須跟著調整，例如廚房的中島是客變後新設立的，所以在電力系統的規劃上就必須將該有的供電系統規劃進去；女兒房和主臥房也各別新設了梳妝台及電視功能，但這部分是屬於將來室內裝修時的木作工程部分，所以就必須請建設公司將電力系統從地面出線，將來水電工程就不必再另外鑿牆敲打來拉線了。
(未完待續)
